●概述

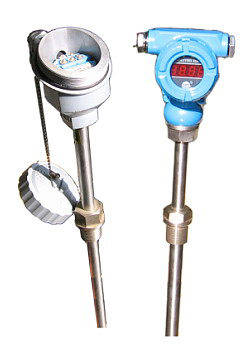

RC-SBW系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
●技术指标
|
类 别 |
RC-SBW 模块式温变 |
RC-SBW 一体化温变 |
|
准 确 度 |
0.2%F.S 0.5%F.S |
|
输 入 |
热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50 |
|
输 出 |
二线制 4-20mA DC |
|
使用温度 |
-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ） |
|
温度影响 |
≤0.05%/ ℃ |
|
湿 度 |
5-95%RH |
|
现场显示 |
无 |
3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
|
显示精度 |
无 |
数字式： 0.5 级 指针式： 2.0 级 |
|
负载能力 |
< 600 Ω （额定负载 250 Ω ） |
|
外形尺寸 |
44×18 |
70 ×100（中继器） |
|
|
●选型方法
|
型号 |
类别 |
感温元件
材料 |
现场显示 |
安装固定
方式 |
接线
盒形式 |
保护
管直径 |
隔爆标志 |
内芯结构 |
保护管特征 |
说 明 |
|
RC-SBW |
|
|
|
|
|
|
|
|
|
温度变送器 |
|
|
R |
|
|
|
|
|
|
|
|
热电偶 |
|
Z |
|
|
|
|
|
|
|
|
热电阻 |
|
|
M |
|
|
|
|
|
|
|
镍铬硅-镍铬{ N } |
|
N |
|
|
|
|
|
|
|
镍铬-镍硅 { K } |
|
E |
|
|
|
|
|
|
|
镍铬-铜镍 { E } |
|
F |
|
|
|
|
|
|
|
铁-铜镍{ J } |
|
C |
|
|
|
|
|
|
|
铜-铜镍{ T } |
|
P |
|
|
|
|
|
|
|
铂 {Pt100} |
|
C |
|
|
|
|
|
|
|
铜 {Cu50} |
|
|
Y |
|
|
|
|
|
|
现场液晶显示 |
|
|
1 |
|
|
|
|
|
无固定装置 |
|
2 |
|
|
|
|
|
固定螺纹 |
|
3 |
|
|
|
|
|
活动法兰 |
|
4 |
|
|
|
|
|
固定法兰 |
|
5 |
|
|
|
|
|
活络管接头式 |
|
6 |
|
|
|
|
|
固定螺纹锥形式 |
|
7 |
|
|
|
|
|
直形管接头式 |
|
8 |
|
|
|
|
|
固定螺纹管接头式 |
|
9 |
|
|
|
|
|
活动螺纹管接头式 |
|
|
2 |
|
|
|
|
防喷式 |
|
3 |
|
|
|
|
防水式 |
|
4 |
|
|
|
|
防爆式 |
|
|
0 |
|
|
|
Ф16 |
|
1 |
|
|
|
Ф12 |
|
2 |
|
|
|
Ф16高铝质管 |
|
3 |
|
|
|
Ф20高铝质管 |
|
|
B |
|
|
隔爆 |
|
|
无 |
|
普通元件 |
|
K |
|
铠装元件 |
|
|
F |
防腐型 |
|
N |
耐磨型 |
|
RC-SBW |
R |
N |
Y |
2 |
4 |
0 |
B |
K |
F |
典型型号选型 |
系列产品有：数显一体化温度变送器、带HART协议一体化温度变送器、热电偶一体化温度变送器、热电阻一体化温度变送器、智能温度变送器等。 |
