不锈钢耐震压力表

产品介绍

不锈钢耐震压力表适用于环境剧烈振动场所,可耐受介质的脉动,冲击及突然卸荷,仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门,测量对铜和铜合

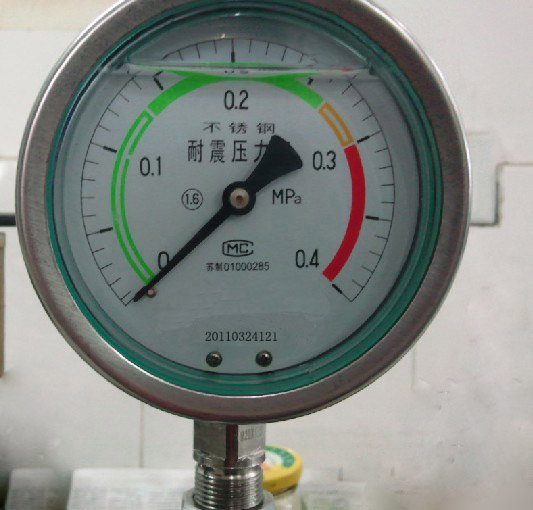

不锈钢耐震压力表

产品名称:

不锈钢耐震压力表

产品型号:

RC-YTN

产品特点:

不锈钢耐震压力表适用于环境剧烈振动场所,可耐受介质的脉动,冲击及突然卸荷,仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门,测量对铜和铜合金无腐蚀



不锈钢耐震压力表的详细资料:

    不锈钢耐震压力表适用于环境剧烈振动场所,可耐受介质的脉动,冲击及突然卸荷,仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门,测量对铜和铜合金无腐蚀性介质的压力。

一、不锈钢耐震压力表的应用介绍

   不锈钢耐震压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。

  不锈钢耐震压力表外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入。

  不锈钢耐震压力表在外壳内填充阻尼液(一般为硅油或甘油)的仪表,能够抗工作环境振动和减少介质压力的脉动影响。

二、不锈钢耐震压力表的型号规格

型号

结构形式

精确度%

测量范围 MPa

RC-YTN-50Z

轴向无边

±2.5

00.16;00.25;00.4;00.6;01.001.6;02.5;04;06;010;
0
16;025;040;060;010

RC-YTN-60
RC-YTN-60T
RC-YTN-60Z
RC-YTN-60ZQ

径向无边
径向带后边
轴向无边
轴向带前边

RC-YTN-100
RC-YTN-100T
RC-YTN-100Z
RC-YTN-100ZQ

径向无边
径向带后边
轴向无边
轴向带前边

±1.6

-0.10;-0.10.06;-0.10.15;-0.10.3;-0.10.5;-0.10.9-0.11.5;-0.12.4;00.16;00.25;00.4;00.6;01.0;01.602.5;04.0;06.0;010;016025;040;060;0100

RC-YTN-150
RC-YTN-150T
RC-YTN-150Z
RC-YTN-150ZQ

径向无边
径向带后边
轴向无边
轴向带前边

注:轴向可按要求带方形前边。

使用工作温度:-5~55-25~55

相对温度≤85%

使用工作环境振动频率不大于25Hz,振幅不大于1mm

仪表执行标准: 防护等级:IP65[1]

重量:0.25kg (Y-50)

         0.4Kg(Y-60)

    0.585Kg(Y-75)

    0.89Kg(Y-100)

    0.95kg (Y-150)

三、不锈钢耐震压力表的外形尺寸说明:

型号

 外形尺寸  mm



A

B

C

D

d

d0

M



RC-YTN-50Z

29

24

0

50

/

/

14X1.5

RC-YTN-60

31

32

14

60

/

/

RC-YTN-60T

31

32

15

75

3.4

RC-YTN-60Z

30

32

0

/

/

RC-YTN-60ZQ

30

32

0

75

3.4

RC-YTN-100

44

45

18

100

/

/

20X1.5

RC-YTN-100T

44

46

19

118

5.5

RC-YTN-100Z

43

45

34

/

/

RC-YTN100ZQ

43

45

44

118

5.5

RC-YTN-150

50

47

19

149

/

/

20X1.5

RC-YTN-150T

50

48

20

165

5.5

RC-YTN-150Z

51

47

55

/

/

RC-YTN150ZQ

51

47

55

165

5.5

注:连接螺纹可按要求订货

耐震压力表适用于环境剧烈振动场所,可耐受介质脉动,冲击及突然卸荷,仪表指示稳定清晰。广泛应用于机械,石油、化工、冶金、矿山、电力等部门,测量对铜和铜合金无腐蚀性介质的压力。

四、不锈钢耐震压力表的安装注意事项

  1 仪表使用环境温度为-40~70,相对湿度不大于80%,如偏离正常使用温度20±5时,

须计入温度附加误差。

  2 仪表必须垂直安装,力求与测定点保持同一水平,如相差过高计入液柱所引起的附加误差,测量气体时可不必考虑。安装时将表壳后部防爆口阻塞,以免影响防爆性能。

  3 仪表正常使用的测量范围:在静压下不超过测量上限的3/4,在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量最低都不应低于下限的1/3,测量真空时真空部分全部使用。

  4 使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修,或联系生产厂家维修。

  5 仪表应避免震动和碰撞,以免损坏。

  6 订货时请注明:仪表型号及名称;仪表的测量范围;仪表的精度等级偏离正包装要求和其它。

  7 根据用户使用要求进行特殊设计。

  压力表接湿部件材质标准:

  代码—1=黄铜/青铜、测量更大的压力范围:黄铜/合金钢、黄铜/316不锈钢

  —2=316不锈钢/合金钢

  (1600-2500bar/20000-35000psi

  —3=316不锈钢

  ( 低压镍铁合金可以测量更大的压力)

  用于大多数型号的接湿部分代码:

  —6=蒙氏合金
