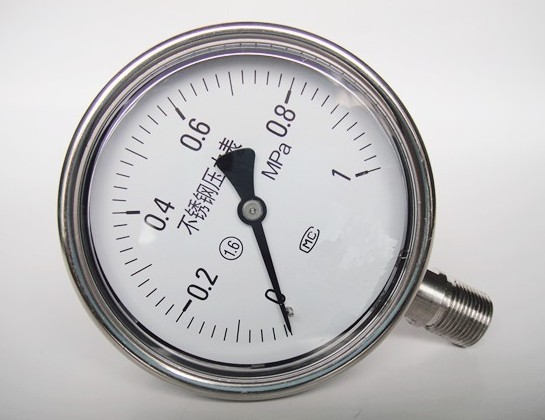

不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站、食品等工业部门对耐腐蚀、耐高温要求较高的工艺流程中测量各种流体介质的压力。
结构原理
不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。
对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
主要技术指标
不锈钢压力表主要技术指标:· 标度范围、精确度等级
|
表盘直径（mm） |
标度范围(MPa) |
精度度等级(%) |
|
￠50 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
2.5 |
|
￠60 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
2.5
(1.6) |
|
￠75 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
1.6
(1.0) |
|
￠100 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
1.6
(1.0) |
|
￠150 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100&, amp;, amp;, lt;, SPAN style="FONT-FAMILY: 宋体; FONT-SIZE: 9pt; mso-ascii-font-family: Verdana; mso-hansi-font-family: Verdana; mso-bidi-font-family: 宋体; mso-font-kerning: 0pt">；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
1.6
(1.0) |
注：括号内的精度等级仅供特殊订货。使用环境温度：-25~70℃(外壳内充液) -40~70℃(外壳内不充液) 温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) 抗工作环境振动：V·H·4级(外壳内充液) V·H·3级(外壳内不充液) 重量：
0.2kg (Y100)
0.35Kg(Y-60)
0.55Kg(Y-75)
0.85Kg(Y-100)
0.95kg (Y-150)
· 导压系统及外壳等材质
|
零件名称 |
材 料 牌 号 |
|
|
接 头 |
0Cr18Ni9(304) |
0Cr17Ni12Mo2(316) |
|
弹簧管 |
0Cr18Ni9 Ti(321) |
0Cr17Ni12Mo2(316) |
|
外 壳 |
0Cr18Ni9 |
|
安装方式及外形尺寸
不锈钢压力表安装方式及外形尺寸
安装注意事项:
1、测压点的选择，所选择的测压点能反映被测压力的真实情况。
（1）要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。
（2）测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺。
（3）测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体。 |
