YWK-50-C压力控制器

产品介绍

YWK-50-C压力控制器采用波纹管式传感器。可用于气体、蒸汽等气体介质和液体介质。控制器的设定值可调，调节范围-0.1-4Mpa。

产品名称：	YWK-50-C压力控制器
产品型号：	YWK-50-C
产品特点：	YWK-50-C压力控制器采用波纹管式传感器。可用于气体、蒸汽等气体介质和液体介质。控制器的设定值可调，调节范围-0.1-4Mpa。
YWK-50-C压力控制器的详细资料：

YWK-50-C压力控制器采用波纹管式传感器。可用于气体、蒸汽等气体介质和液体介质。控制器的设定值可调，调节范围-0.1-4Mpa。

YWK-50-C型：采用铸铝壳体，为防水型，控制器满足船用条

YWK-50-C主要技术性能：
   环境温度：-25～55℃
   外壳防护等级：YWK-50-C IP44
   抗振性能：YWK-50-C 2～25Hz    1.6mm
                       25～100Hz 40m/s²

触点容量：AC380V 3A（阻性）
DC220V 2.5A（阻性）
重复性误差：见规格表
机械寿命：10⁵次

◇ YWK-50-C规格：

● 切换差可调

序号	设定值调节范围 MPa	切换差调节范围 MPa	设定值误差 MPa	重复性误差 MPa	备注
1	-0.1……0	0.0065……0.026	±0.004	0.002	同序号6-11备注栏
2	0……0.1	0.006……0.028	±0.004	0.002	被控介质对黄铜、锡青铜、铅锡焊料无腐蚀作用
3	0……0.2	0.01……0.08	±0.008	0.004
4	0……0.3	0.025……0.1	±0.012	0.006
5	0……0.5	0.03……0.1	±0.02	0.01
6	0……0.8	0.07……0.25	±0.032	0.016	被控介质对黄铜1Cr18Ni 9Ti不锈钢铅锡焊料无腐蚀作用
7	0……1	0.07……0.25	±0.04	0.02
8	0……1.5	0.1……0.28	±0.06	0.03
9	0……2	0.12……0.3	±0.08	0.04
10	0……3	0.15……0.5	±0.12	0.06
11	0……4	0.25……0.6	±0.16	0.08

◇ YWK-50-C设定值的调整：

    压力控制器的设定值调整步骤，举例说明如下：
    [例]：选用0～0.8MPa规格的压力控制器，要求控制气体压缩机的输出压力保持在0.5～0.6MPa之间，具体操作步骤如下：
     ● 将控制器的开关接线端子接入压缩机电机的电源控制回路中（接1.3端子则降压接通，升压断开）。将被控气体导入控制器波纹管室。
     ● 旋动设定值调节杆，使指针指示在标度尺刻度0.5MPa上，此值即为下切换值。
     ● 接通电源，使压缩机工作，气体压力上升。反复调整切换差旋钮，使压力上升到0.6MPa（上切换值）时控制器开关切换。

◇ YWK-50-C外形及安装尺寸：

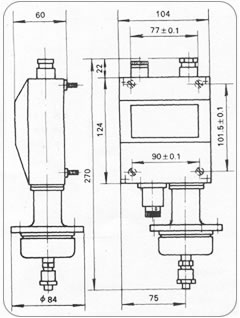

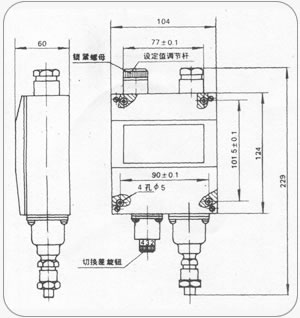

序号1、2规格的压力控制器	序号3～11规格的压力控制器

◇ YWK-50-C安装：
● 打开表盖，将控制器垂直安装在仪表板上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。 ● 取下锁紧螺母旋动调节杆，使指针指在所需控制的压力设定值上，拧紧锁紧螺母。 ● 旋动切换差旋钮，以获取需要的切换差。 ● 旋下接头将直径为6毫米的金属导压管的一断锡焊在套筒上，然后旋紧接头使连接管密封，被控介质由金属导压管进入波纹管室，如下图所示。

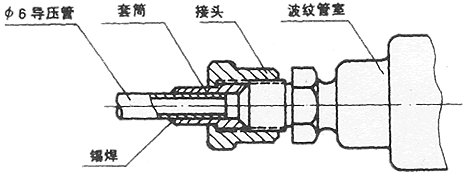

YWK-50-C型压力控制器导压管连接图
● 复查安装是否妥切，装好表盖，接通电源。根据控制器使用情况，应作定期校对。
	单刀双掷微动开关作用过程：接线端1-3：压力下降至下切换值时接通。接线端1-2：压力下降至下切换值时端开。电缆：φ12船用或φ7.5三芯。

◇ YWK-50-C注意事项：

     ● 控制器指针指示值为下切换值，设定值调节范围即下切换值调节范围。
     ● 切换差旋钮上数字仅表示切换差值的大小程度而非实际值，实际值应从标准表读取。
     ● 被控介质压力不超过某一给定压力值时，指针应调整在比给定值低一个切换差值（即下切换
       值）的位置上，调整完毕后，不准再旋动切换差旋钮。
     ● 规格表中给的切换差调节范围是指保证提供的最小调节范围，实际范围为可比表列略宽。
