RC-BP标准喷嘴流量计

概述
    标准喷嘴亦称ISA1932喷嘴，具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度等特点，适用于电厂高温高压蒸汽热网管道流速高的流体流量测量。标准喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。

测量原理

适用范围
    1、 公称直径：50mm≤DN≤500mm
    2、 公称压力：PN≤32MPa
    3、 孔径比：0.30≤β≤0.8
    4、 雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤10 7
                    0.44≤β≤0.8时，20000≤ReD≤10 7
    5、精度：１级
结构形式
    标准喷嘴由垂直于轴线的入口平面部分Ａ、圆弧形曲面Ｂ和Ｃ所构成的入口收缩部分、圆筒形喉部Ｅ和为防止边缘损伤所需的保护槽Ｆ组成，其取压方式上游采用角接取压，下游可按角接取压设置，也可设置与较远的下游处。喷嘴总长度：

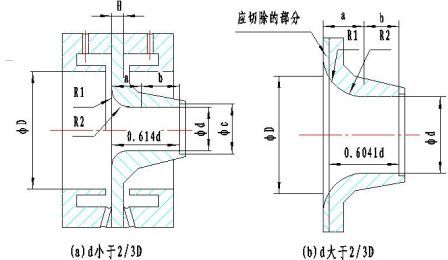

具体外形结构见图：

喷嘴的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了压力降或叫压差，介质流动的流量愈大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。由于喷嘴采用圆弧形轮廓结构因而它压损较小，所需直管段短,精度高。流量计算公式：

式中:  ，——分别为质量流量(㎏/s)和体积流量(m3/s)；——流出系数 ；——可膨胀性系数；——节流件开孔直径，m；——直径比，——管道内径，m；——被测流体密度，㎏/m；——差压，Pa；特点1.       结构简单,安装方便。2.          喷嘴比孔板的压力损失小，要求直管段长度也短。3.       无需实流校验，性能稳定。4.       可耐高温高压、耐冲击。5.       耐腐蚀性能比孔板好，寿命长。6.       精度高、重复性好、流出系数稳定。7.       圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。8.       整体锻造加工技术，造价较高。主要技术参数1. 公称直径：20mm≤DN≤630mm     2. 公称压力：PN≤32Mpa3. 工作温度：-50℃≤t≤550℃4. 雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤107

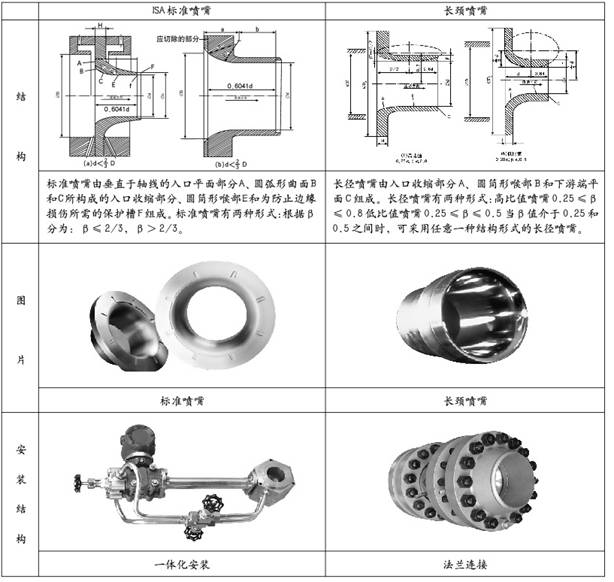

         0.44≤β≤0.8时，20000≤ReD≤1075. 喉径比：0.30≤β≤0.806. 精度：0.5级、1.0级、1.5级、2.0级7. 参照标准：GB/T2624-2006、JJG640-948. 连接方式：法兰连接、焊接结构形式标准喷嘴入口根据圆弧形轮廓结构不同分为ISA标准喷嘴和长径喷嘴。结构如下表：   型号标记方法：  RC-BPZ-DN□ 标准喷嘴RC——基本型号；- BPZ——标准喷嘴DN□——公称通径(㎜)例如DN200，为公称通径200㎜。
